在Rhino（犀牛）软件，曲面的产品在建模中，如何布线，如何分面无疑是个难题，今天象君针对这类问题，总结了一篇比较不错的瓶子建模思路，分享给大家。

（实物参考）

【步骤详解】

【1】

从正面来看，不难看出，主体面是由一个完整的大面切割完成的，需要绘制出原始大面的轮廓线。

【2】

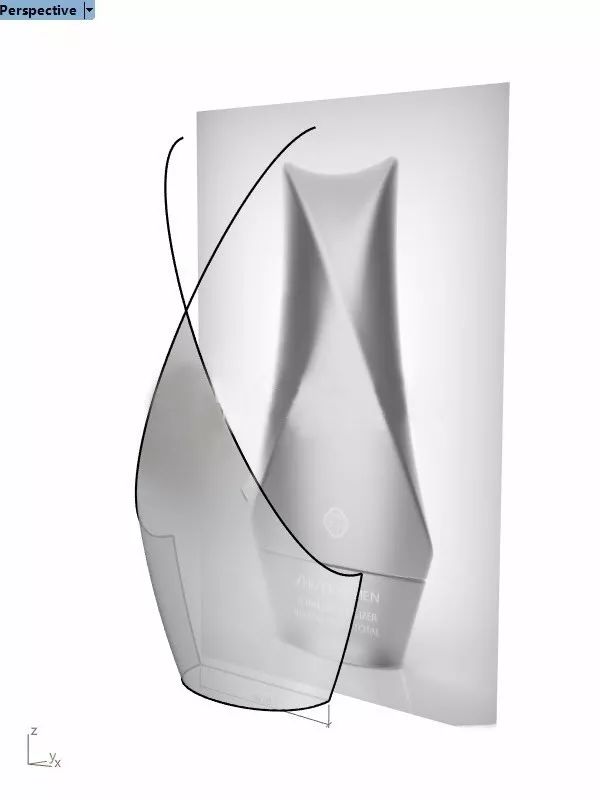

沿着底部外轮廓画出延长的线，并且镜像，这两条线可以作为路径线。

【3】

依次通过沿着路径曲线，画出三个截面（上下两端，中间截面），借助建构历史命令，可以通过调整最初始的截面曲线形状来改变曲面形态。

【4】

绘制出其他曲面的轮廓线，然后在大面上算出截面线，最后裁切大面。

【5】

裁切后的效果。

【6】

再次使用可调式混接曲线，生成另外一端轮廓线，保留一半，调整端点位置，与之前的轮廓线端点对齐。

【7】

按照下图所示编号顺序（这样做可以将曲面的收敛点安排在中间的位置），使用以二、三或四个边缘曲线建立曲面命令，生成曲面。很明显，得到的曲面结构比较复杂，因为有一个边界是裁切过的曲面边缘。

【8】

用相同的方式得到其余的曲面，至此，模型大面就做好了。

【9】

在设计阶段，调整造型的环节必不可少，为了快速调整这个造型而又不希望调整后曲面之间有脱离，我们推荐使用变形控制器编辑命令。

【10】

变形控制器编辑命令，调整的过程简单且高效。

【10】

调整后的效果。

【11】

大面已经调整后，直接倒角容易出现破面，所以需要切开需要倒角的区域，然后做过渡面。用直线命令分别画出倒角的区域。

【12】

从原设计可以看出，这个造型的倒角并非简单的对称，因此需要对上一步的线条做调整；

【13】

用剪切命令，切割大面，混接出关键线（如图所示）。

【14】

并用双轨扫掠命令，制作过渡面。

【15】

用斑马纹命令显示如下。

【16】

其他倒角同上，切割，制作过度面。

【17】

并用双轨扫掠命令，制作过渡面。

【18】

底座处有个外翻的小细节，从侧面画线切割，并点击缩回已修剪曲面命令。

【19】

打开曲面控制点，并调整曲面。

【20】

倒角封底后，使用镜像命令得出整体。
